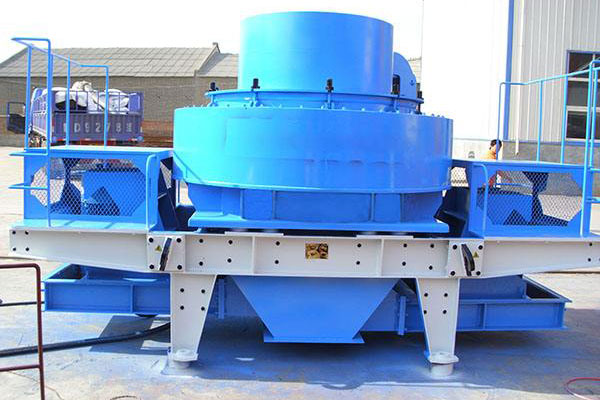

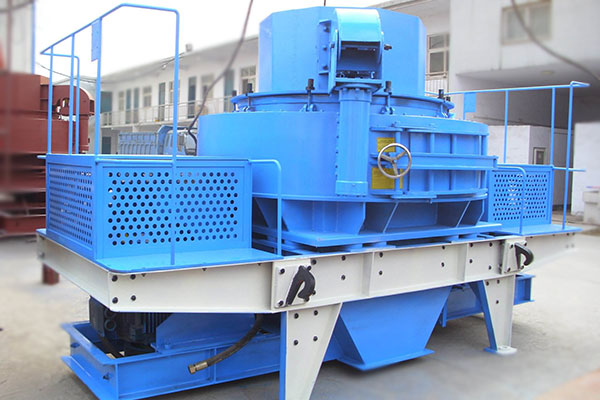

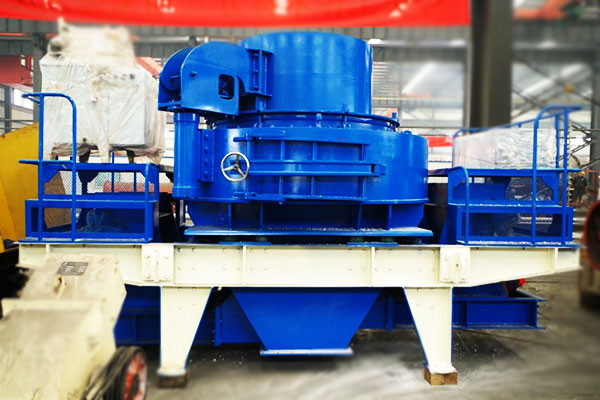

沖擊式制砂機簡介
VSI立軸沖擊式制砂機是錦豪機械勤勞與智慧的結晶。多位一體源自設計者實地了解客戶與設備操作者的意見，通過提高產量，降低磨損成本、延長維修周期。減少維修量。開發出了多種進料方式和粉碎模式的多用途粉碎機，是之成為石料整型、人工制砂、耐火材料、球磨機給料及工業礦石成品加工等領域設備.
新型制砂機(VSI離心沖擊式粉碎機)性能特點：
1.獨特柳鉚技術，增加機體的強度和韌性，有效降低機器共振；
2.液壓維修起臂，大大降低維修成本；
3.多種粉碎方式，滿足不同物料粉碎需要；
4.采用進口軸承，保證機器穩定運轉；
5.雙油泵設計，正常使用時只有一臺油泵工作，只有在壓力、流量達不到設定值時，二臺才工作，或一臺油泵出故障時，二臺自動開啟，以保證主機正常運行；
6.軸承位恒溫，只要電柜有電，油溫就保證在15℃以上，油溫高于50℃時，外接供水系統（用戶自備）自動工作，直至降到低于50℃，如果油溫連續15分鐘高于70℃，就要給主機發出一個停機信號。油泵自動循環：主機、油泵停機后，如果油溫低于15℃時，加熱器自動加熱，同時油泵自動工作5分鐘，以保證軸承筒里的溫度和油箱里的油溫相近，防止冬季上凍；
7.全新葉輪設計，優化物料流向，同等動力下比老型設備產量高百分之30。
新型制砂機(VSI離心沖擊式粉碎機)工作原理：
VSI離心沖擊式制砂機是利用高速運動的物料相互自行粉碎及物料之間的摩擦而粉碎。離心沖擊粉碎機不僅能夠碎石，而且可以對石子進行整形。根據物料的進料方式，離心沖擊粉碎機工作形式可分為完全中間進料和中間進料伴隨瀑落進料；根據物料的抗壓強度、磨蝕性，離心沖擊粉碎機的工作形式可分為“石打石”和“石打鐵”兩種粉碎形式。所以離心沖擊粉碎機的工作形式可分為四種：中間進料伴隨瀑落進料“石打石”和“石打鐵” ，完全中間進料“石打石”和“石打鐵” 。
沖擊式粉碎機用途：
該設備可廣泛應用于金屬和非金屬礦石、建筑材料、人工造砂以及各種冶金礦渣的粉碎與整形。本機適用于莫氏硬度小于9級的脆性物料,不適用于粘性物料以及含泥土較多的石料。
VSI系列離心沖擊粉碎機是在我公司多年研制、開發、生產礦山機械的基礎上，吸取國內外同類產品的先進技術開發的具有國際先進水平的新一代節能、粉碎機，其性能在各種礦石細碎設備中起著不可替代的作用。
沖擊制砂機的技術參數：
|
型號 |
VSI7611 |
VSI8518 |
VSI9526 |
VSI1140 |
|
|
生產能力(t/h) |
瀑落與中心進料 |
120-180 |
200-260 |
300-380 |
450-520 |
|
全中心進料 |
60-90 |
100-130 |
150-190 |
225-260 |
|
|
最大入料尺寸 |
軟料 |
< 35 |
< 40 |
< 45 |
< 50 |
|
硬料 |
< 30 |
< 35 |
< 40 |
< 45 |
|
|
轉速(r/min) |
1700-1890 |
1520-1690 |
1360-1510 |
1180-1310 |
|
|
電動機型號 |
Y250M-4 |
Y280M-4 |
Y315M-4 |
Y315L2-4 |
|
|
雙電機功率(KW) |
2×55 |
2×90 |
2×132 |
2×200 |
|
|
最大外形尺寸 長×寬×高 |
3600×2248×2533 |
4378×2350×2667 |
4640×2650×2800 |
5570×2900×3000 |
|
|
重量 |
10 |
12 |
16 |
25.6 |
|
|
電源 |
AC380V,50Hz |
||||
|
潤滑液壓站 |
流量(L/min) |
6 |
|||
|
雙油泵電機功率(KW) |
2×0.31 |
||||
|
安全保護 |
雙油泵互補保證供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 |
||||
|
外形尺寸 長×寬×高 |
820×520×1270 |
||||
|
油箱加熱器功率 |
2 |
||||
